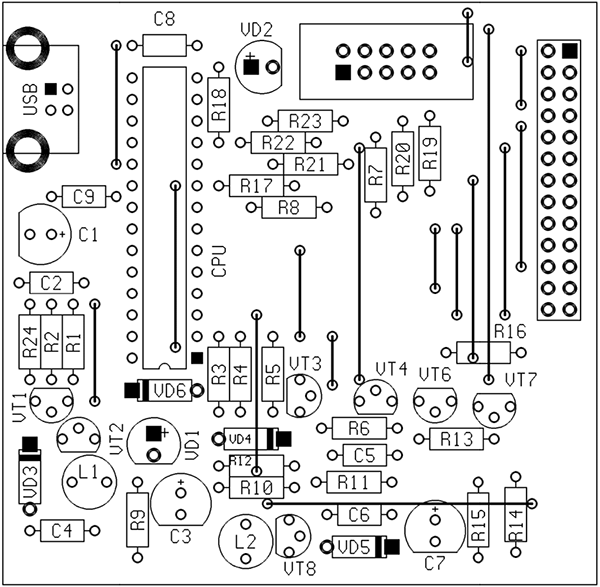

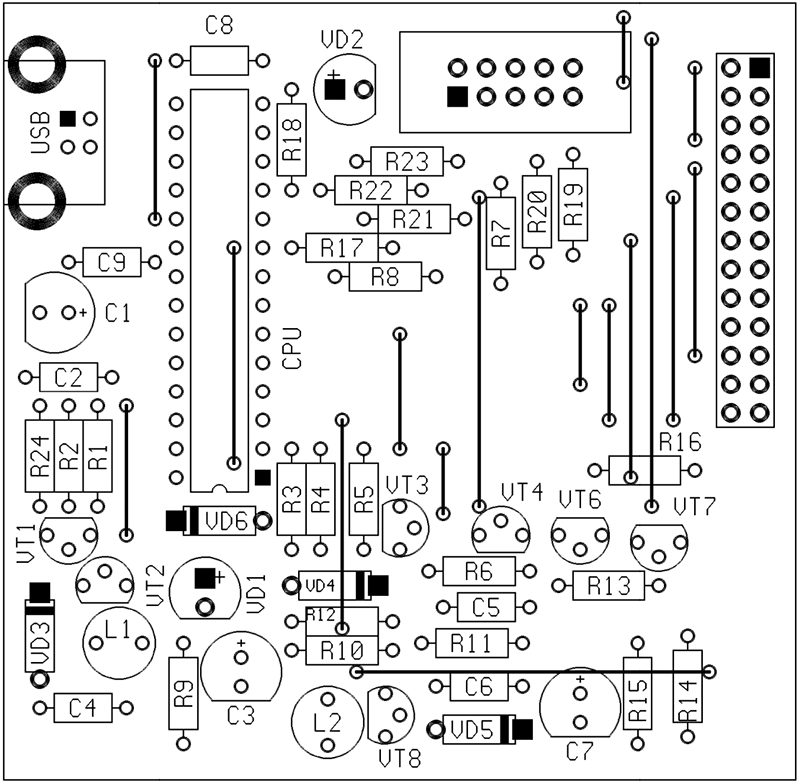

Монтажная схема программатора ChipStar-Janus
Перечень элементов
Поз. обозн. |
Наименование |
Кол-во |
|---|---|---|
| C1, C3, C7 | Конденсатор ECAP, 47мкФ, 25В | 3 |
| C2, C4..C6, C8, C9 | Конденсатор RPER72A104K3M1C07A, 0.1мкФ | 6 |
| DD1 (CPU) | Микросхема PIC18F25К50-I/SP | 1 |
| L1, L2 | Индуктивность RCH664NP-221K, 220мкГ | 2 |
| R1, R15 | Резистор 0.25Вт, 47К, 5% | 2 |
| R11 | Резистор 0.25Вт, 56К, 1% | 1 |
| R12 | Резистор 0.25Вт, 10К, 1% | 1 |
| R16, R17, R19..R23 | Резистор 0.25Вт, 100, 5% | 7 |
| R2, R5, R10, R13, R14 | Резистор 0.25Вт, 10К, 5% | 5 |
| R24 | Резистор 0.25Вт, 220, 5% | 1 |
| R3, R7 | Резистор 0.25Вт, 68К, 1% | 2 |
| R4, R8 | Резистор 0.25Вт, 47К, 1% | 2 |
| R6 | Резистор 0.25Вт, 1К, 5% | 1 |
| R9, R18 | Резистор 0.25Вт, , 470, 5% | 2 |
| USB | Разъем USB-B | 1 |
| VD1 | Светодиод 5мм, зеленый | 1 |
| VD2 | Светодиод 5мм, красный | 1 |
| VD3..VD6 | Диод 1N5819 | 4 |
| VT1, VT3, VT7, VT8 | Транзистор 2N7001L-T92R (КП501A) | 4 |
| VT2, VT4, VT6 | Транзистор TP0606N3-G | 3 |
| X1 | Разъем BH-10 | 1 |
| X2 | Разъем PLD-26R | 1 |
